Unidad Extrusora de Acero Inoxidable – P1P

Descripción

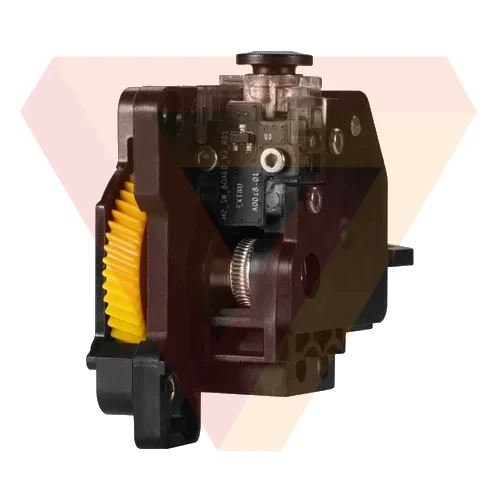

Unidad Extrusora de Acero Inoxidable – P1P

La unidad extrusora de acero inoxidable cuenta con engranajes dobles de acero inoxidable, lo que aumenta la fuerza de extrusión y evita el deslizamiento. Es adecuado para filamentos de impresión 3D de uso común como PLA, PETG, TPU y más.

La unidad extrusora también incluye un sensor que admite la detección de rotura de filamento, lo que ayuda a prevenir fallas de impresión y mejora la eficiencia general de impresión.

*Conserve todos los tornillos de su unidad extrusora original para reemplazarlos.

*Confirme el modelo de su impresora antes de realizar una compra, ya que el conector puede diferir entre la versión de la Serie X1 y la versión P1P.

Compatibilidad

Exclusivo P1P

Instalación

Herramientas

Llave hexagonal H2.0/H1.5

Preparación

Descargue el filamento y asegúrese de que la temperatura de la boquilla se haya enfriado por debajo de los 50 grados y que la impresora esté apagada.

Vídeo guía

Desmontaje

Paso 1: retira el hotend completo

Consulte el contenido relevante de Conjunto completo del hotend en la página de mantenimiento para retirar el conjunto completo del hotend.

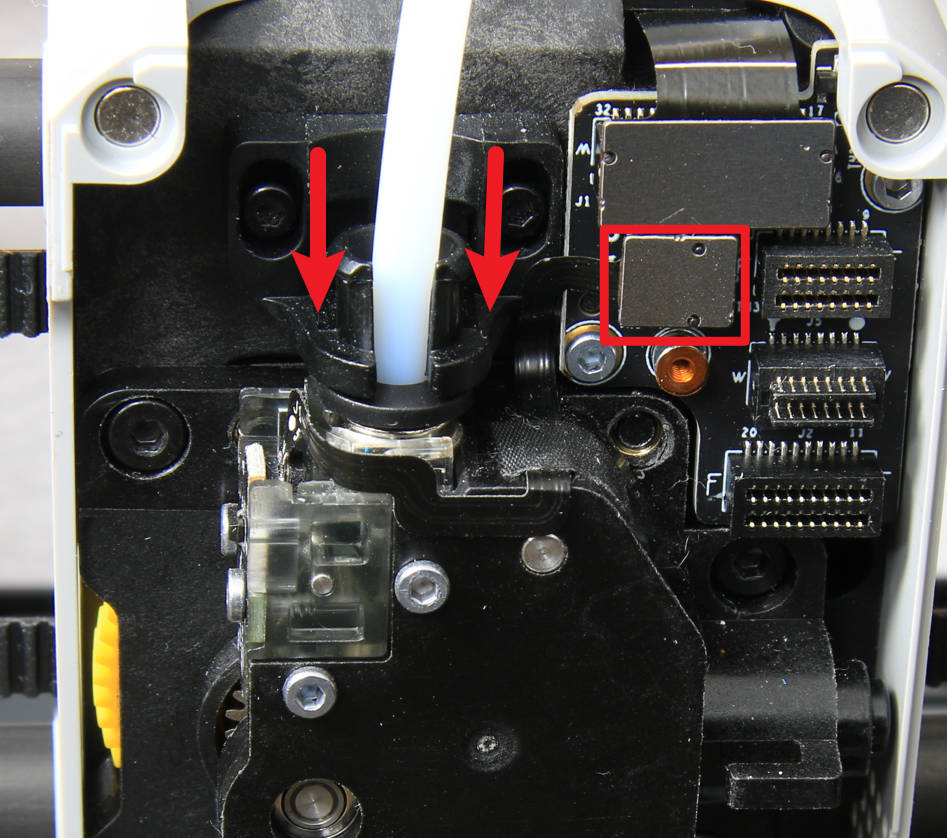

Paso 2: desconectar

Proceda a desconectar el tubo de filamento y desconectar el cable del interruptor hall.

Paso 3: suelte el cortador

Afloje el tornillo de la palanca del cortador con la llave hexagonal H1.5, de modo que el cortador se suelte del extrusor y la palanca del cortador pueda caer por completo.

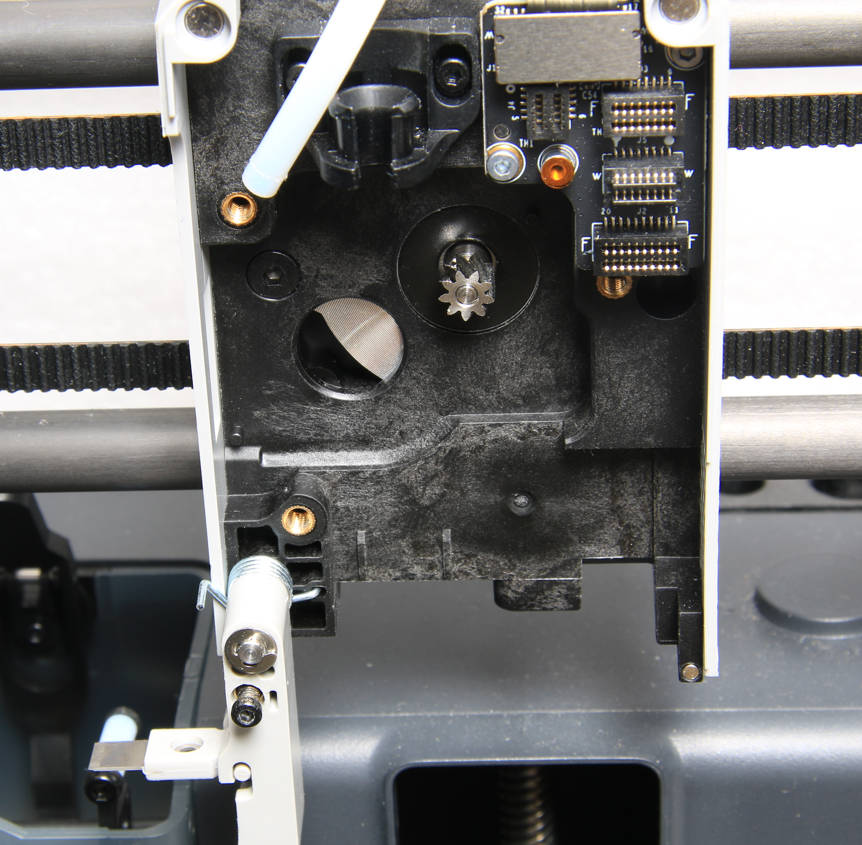

Paso 4: retire la unidad extrusora

Desatornille los 3 tornillos con una llave hexagonal H2.0 y retire el extrusor.

Asamblea

Paso 1: instale la unidad extrusora

Instale el extrusor en el cabezal de la herramienta y fije 3 tornillos.



Paso 2: conecte el tubo y el cable

Conecte el tubo de PTFE al extrusor y conecte el cable del interruptor Hall.

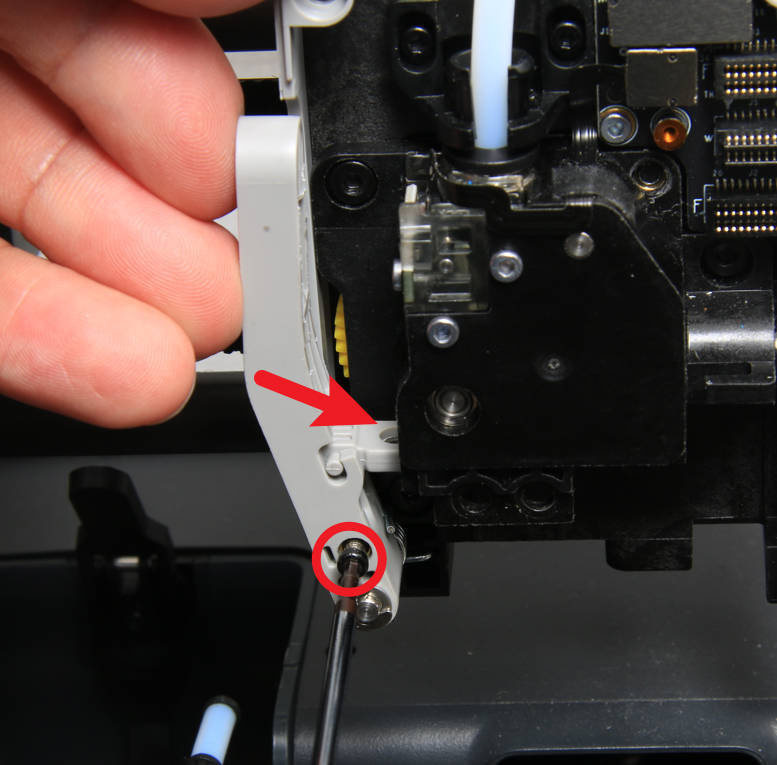

Paso 3: instale el cortador de filamentos

Levante la palanca del cortador, deslice el cortador en la ranura del extrusor y bloquee el tornillo para fijar la palanca.

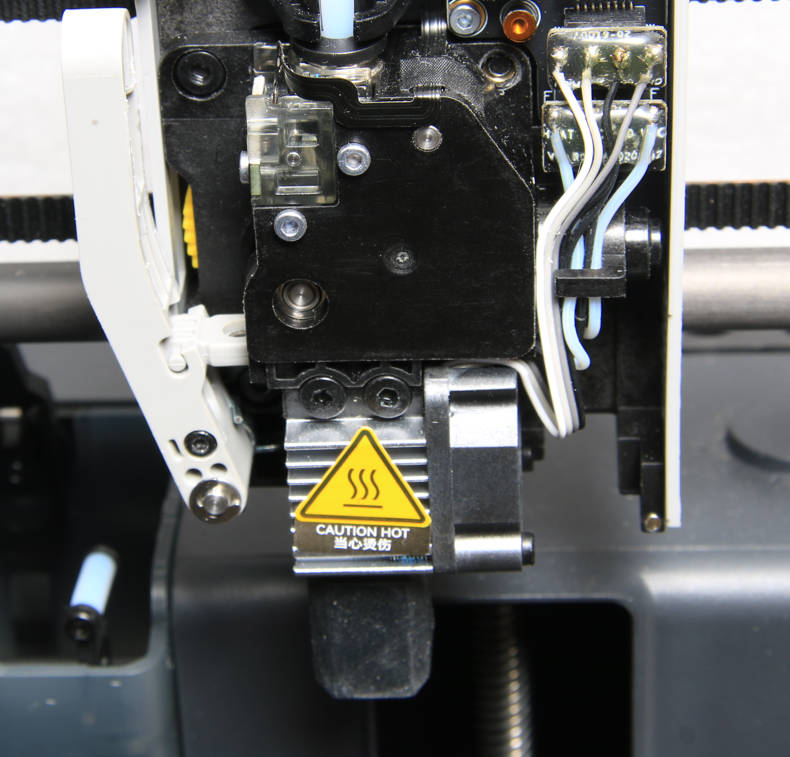

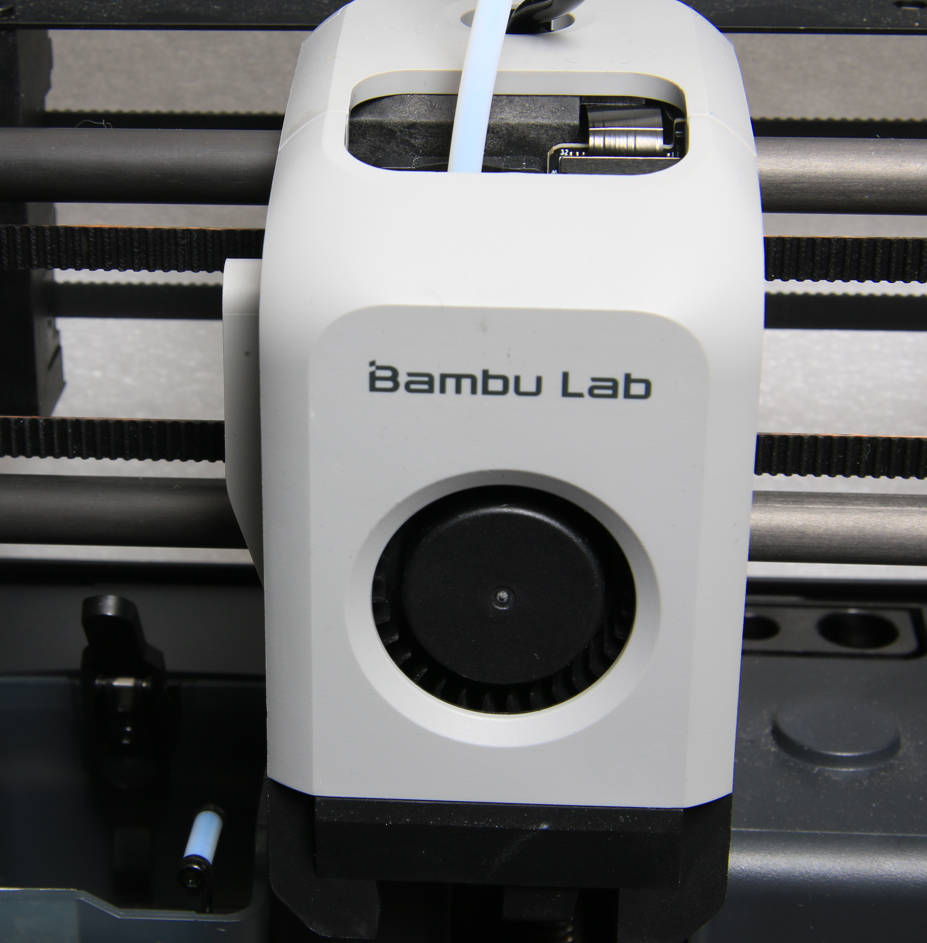

Paso 4: instale el hotend completo y cierre la carcasa frontal

Consulte el contenido relevante de Conjunto completo del hotend en la página de mantenimiento para instalar el conjunto completo del hotend y montar la carcasa frontal.

Cómo verificar

Encienda la impresora y complete un proceso de carga y descarga manual. Si no hay ninguna anomalía, significa que la operación fue exitosa.
